面對快速變化的市場環境，現代制造企業都在加大信息化的發展，制造業趨于智能化、網絡化和集成化，企業非常關注生產數據的實時采集，以便于提高生產排產的效率，實現制造過程的可追溯等功能。
傳統的車間管理系統在滿足生產管理需求時，只能在電腦客戶端進行生產管理，無法滿足實時預警、信息推送、靈活記錄生產信息的需求，隨著移動終端智能化的不斷普及，現代制造企業對生產管理的靈活性提出了更高的要求。
本文以某汽車零部件加工車間為背景，從車間的實際出發，建立了基于MES的離散型車間生產管理系統。不同于傳統車間管理系統，本系統能夠通過Android手持設備實現對整個車間生產的實時監控管理。
1 系統需求
經過對該企業車間詳細調研和仔細分析，發現目前車間生產管理方面存在的主要問題如下：
(1)數據共享和系統集成困難：各車間的協同作業和各業務部門數據不能共享，無法確保企業內部數據一致、準確，各相關部門之間形成“信息孤島”，且生產數據依靠人工管理，工作繁重，工作效率低下。
(2)生產數據采集不完善：生產管理人員無法對關鍵零部件加工過程中的設備運行狀態、加工時間、質檢情況等進行實時跟蹤，數據采集需要人工記錄才能輸入電腦，數據的完整性和可靠性得不到保障，管理效率低下。
(3)無法完成質量分析與追溯：生產管理混亂，缺乏質量追溯，不能有效提供物料實際加工的狀態信息，無法追溯特定批次零件使用的毛坯批次以及每個零件具體批次的生產過程，無法跟蹤生產訂單的實際進度情況，導致不能提供準確的交貨時間。
(4)物料管理落后：物料庫存管理方式落后，不能準確、及時的提供物料庫存信息，造成物料積壓、呆滯、短缺，不僅占用資金最大，有時還會影響正常生產。
針對該企業存在的以上問題，設計了基于MES的離散型車間生產管理系統，本系統可及時反饋訂單狀態、質量數據、生產過程、實時物料BOM等數據給管理人員，為決策者的決策提供相關依據。
2 系統結構
2.1 車間生產管理系統的設計

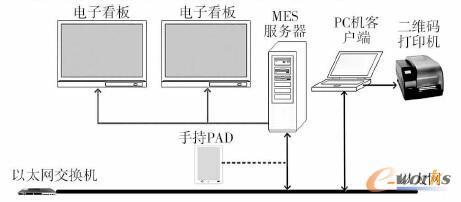

車間生產管理監控系統采用C/S+B/S體系結構，采用手持PAD、手持RF設備等進行數據的采集，使用系統服務器完成本系統應用程序的管理、維護和運行，從而極大增強系統的集成性和可維護性。生產車間配備兩塊電子看板，分別用來顯示整個車間生產計劃和生產狀態。系統結構如圖1所示。
系統結構圖
圖1 系統結構圖

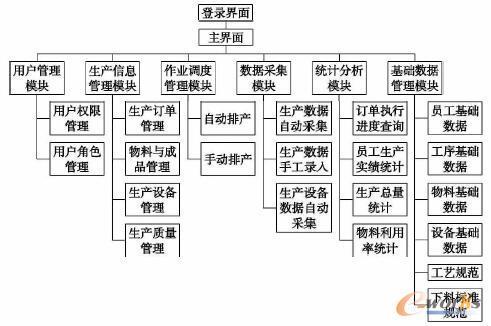

客戶端由用戶管理模塊，生產值息管理、作業調度管理、數據采集、統計分析、基礎數據管理組成。用戶管理模塊含有一個超級管理員，超級管理員可以指定登錄人員的權限，從而保證系統的安全性；統計分析模塊可以對生產數據、設備數據統計分析，形成柱狀圖和曲線圖，使數據圖形化，更有利于數據的分析；基礎數據模塊包含了員工基礎數據、工藝基礎數據等信息，加快了車間管理效率?？蛻舳斯δ芙Y(jié)構圖如圖2所示。
客戶端功能結構圖
圖2 客戶端功能結構圖
2.2 MES數據服務器的設計
數據服務器的功能在于將采集終端采集的相關數據存入數據庫中，并且使數據庫能夠被遠程終端訪問。數據庫是本系統的數據核心部分，數據庫的設計直接影響到系統的工作效率和穩定性，在數據庫中的表能覆蓋所有需要的信息的同時，還要清楚反應表的關系。本系統采用SQL Server 2008R2作為MES服務器的數據庫。

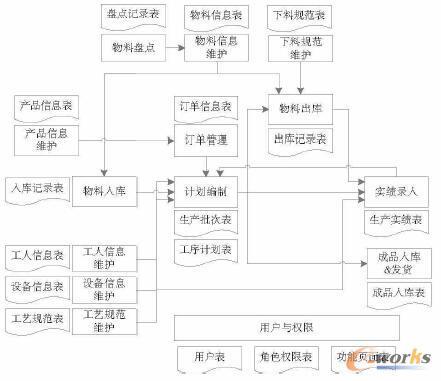

車間根據銷售計劃、訂單信息等制定生產計劃、生產批次表和工序計劃表，通過計劃編制確定相應的生產人員、設備及工藝，同時確定所需要的物料信息，把生產實績數據存入到生產實績表和成品入庫表，相應的物料信息存入物料出庫表，根據生產工藝和生產計劃、物料需求制定如圖3所示的系統信息模型。
系統信息模型示意圖
圖3 系統信息模型示意圖
3 關鍵模塊及技術分析
3.1 生產信息管理模塊
生產信息管理模塊包含生產訂單管理、物料與成品管理、生產設備管理、生產質量管理。
(1)物料與成品管理。物料與成品管理主要為物料入庫管理、物料出庫管理和庫存查詢，物料入庫通過手持PAD掃描物料的二維碼，獲得物料相關信息，通過物料管理人員核對后存入數據庫。物料出庫時領料人通過生產訂單計劃領取物料，在所領取的物料上含有相關物料的二維碼信息，便于實現物料追溯。
(2)生產質量管理。生產質量管理主要記錄、跟蹤和分析產品及過程質量數據，用以控制產品質量，確定生產中需要注意的問題。質量管理模塊功能主要分兩部分完成，一部分事數據采集客戶端，主要進行數據的錄入(檢驗員在檢測零件時，通過手持設備上報質檢結果），另一部分是通過客戶端，對質量數據基礎信息進行維護，補錄未能在手持設備上錄入的信息，同時實現質量數據的增刪、修改及查詢的基礎功能。
3.2 數據采集模塊
基于MES時離散型車間生產管理系統采用具有高度適應性和可擴充性的數據采集方式，即生產數據自動采集和生產數據手工錄入兩種方式。
(1)自動采集

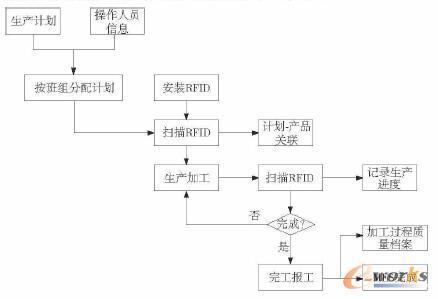

在零部件生產過程中，系統采用無線固定RFID設備自動采集生產加工信息。具體生產跟蹤流程是：車間生產工藝科根據生產計劃信息和操作人員信息下達生產指令后，在上線前進行產品初始化關聯；操作人員在原材料上安裝RFID標簽，然后讀取RFID信息，關聯生產計劃和產品編號；在加過程中，系統自動掃描RFID標簽，記錄產品編號、加工時間以及操作員信息；在所有工序完成后，觸發MES報工和生成加工過程質量檔案。生產跟蹤流程如圖4所示。
生產跟蹤流程圖
圖4 生產跟蹤流程圖
(2)手動采集
考慮到設備、現場條件和成本等因素，并不是所有產品數據和生產線運行狀態數據都能做到自動采集和實時監控，這就需要操作人員手動錄入相關信息。本系統在遠程采用基于Android的手持PAD作為錄入工具，手持PAD和服務器之間基于Thrift框架通訊，可以實時錄入相關的生產數據和物料數據，同時可以在PC客戶端錄入相關數據，實現了遠程和本地的無縫連接。
3.3 作業調度管理模塊
車間層的生產計劃主要是參考SFC系統內下達的《月度生產計劃要求》，結合SAP系統產生的《月度產品均衡生產計劃》來確定車間生產的主計劃，進而排出周生產計劃，最后確定生產班次、生產設備與操作人員。本系統通過數據接口模塊從外部系統導人生產工單，并對外部系統的訂單及撤單信息等進行同步調整更新，以便及時調整車間實際業務、實時查詢或反饋現場信息。
根據企業生產計劃的特點，系統通過數據庫自動定時獲取主生產計劃，然后在系統中自動編制生產計劃；也可通過Web頁面手動導入Excel生產計劃或根據系統中已經維護的基礎數據，人工編制生產計劃。生產計劃模塊實現功能如下：
(1)統籌生產計劃，實現生產計劃的統一規劃、可控及可追溯；
(2)實現與外部系統(SAP/SFC)生產計劃同步，包含生產計劃的導入功能；
(3)實現生產計劃的實時查詢，同時提供導出Excel功能；
(4)可同步更新生產工單的調整及拆分；
(5)通過與車間相關系統的集成和信息交互，可快速查詢到計劃調整和車間的執行情況。
3.4 關鍵技術分析
(1)并發采集
在生產設備管理中，由于要對多臺設備進行數據采集，這就要求整個采集模塊滿足高并發的要求。實現高并發的傳統方法是多線程技術，但是多線程意味著線程的調度時間和數據的切換時間會增加，綜合考慮之后，本系統采用線程池的方法解決高并發的問題。
初始時為線程池配置一個合適的線程容量，服務器程序在開始執行時就創建N個并發子線程，當連接的設備減少時，系統就將已經完成任務的線程逐步銷毀，直到線程數目恢復到正常水平。同樣，當連接的設備增加時，就要相應的增加線程數目。線程池的主要優點在于，降低了操作系統的額外開銷和服務器的延遲，數據采集流程如圖5所示。
數據采集流程
圖5 數據采集流程
(2)Android設備和服務器的數據傳輸
基于JSON消息格式的Restful服務和基于SOAP消息格式的Web Service作為當前流行的服務調用方式，其中常用的兩種數據傳輸方式是XML和JSON，然而XML的缺點在于相對體積太大，從而導致傳輸效率低，而JSON體積較小、新穎，但還不夠完善。本文采用由Facebook開發的遠程服務調用框架Apache Thrift（架構圖如圖6所示），是一種采用接口描述語言定義并創建的服務，支持可擴展的跨語言服務開發，所包含的代碼生成引擎可以在多種語言中，如C++、Java、Python、PHP、Ruby、Perl、Haskell、C#、Cocoa和Smalltalk等，創建高效、無縫的服務，其傳輸數據采用二進制格式，相對XML和JSON體積更小，對于高并發、大數據量和多語言的環境更有優勢。
Thrift整體架構
圖6 Thrift整體架構
圖中Code為業務邏輯單兀，MES Service Client/MES Service Processor是根據Thrift定義的服務接口文件生成的客戶端和服務器端代碼框架，MES Read()/Write()部分為根據Thrift文件生成代碼實現數據的讀寫操作。其余部分是Thrift的傳輸框架協議以及底層的I/O通信，使用Thrift可以很方便的定義服務并且選擇不同的傳輸協議和傳輸層而不用重新生成代碼。
(3)信息的推送
當服務器采集到設備空余、設備故障、物料短缺等特定預警信息時，管理人員需要及時獲取這些信息。本系統基于MQTT協議，使用Message broker作為代理服務器來實現信息推送功能。由于Message broker的連接數有上限，在達到一定數量后無法連接，運行本系統的生產企業管理者數目較少，且服務器獨立，一般不會超過Message broker的連接上限，因此本方法合理實用。
4 結論
本文針對某汽車零部件生產企業車間所存在的生產管理問題，利用RFID技術和Apache Thrift框架，設計了此生產車間管理系統，該系統可較好的解決傳統管理信息零散、數據冗余、信息反饋速度慢、信息滯后乃至信息造假的問題，與傳統車間管理系統相比，本文提出的基于Android客戶端的使用不僅讓管理更加靈活，而且推送功能使得管理更加靈活，極大的提高了生產企業的管理效率和車間的生產效率。
